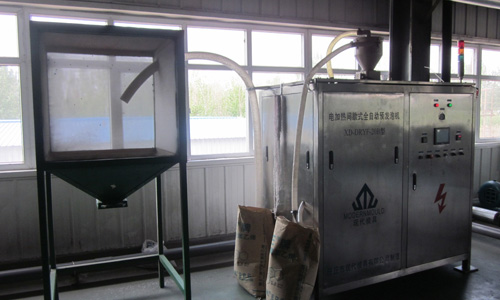

|
1、EPS珠粒發(fā)泡
EPS珠粒發(fā)泡采用電加熱間歇式全自動(dòng)預發(fā)泡機發(fā)泡，使用電加熱，無(wú)水分，不需要熟化。粒度均勻，能保證模型壁厚均勻，不產(chǎn)生變形。
2、模片成型
采用全封閉半自動(dòng)成型機，直管部分整體成型，避免了半模成型膜片粘接產(chǎn)生橢圓。帶支管類(lèi)管件支管部分整體成型。

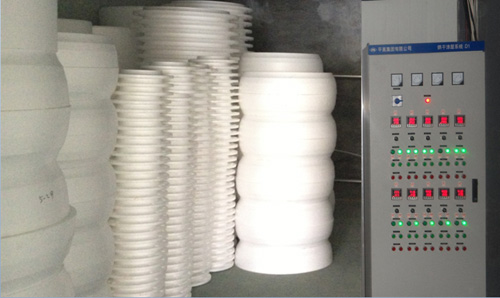

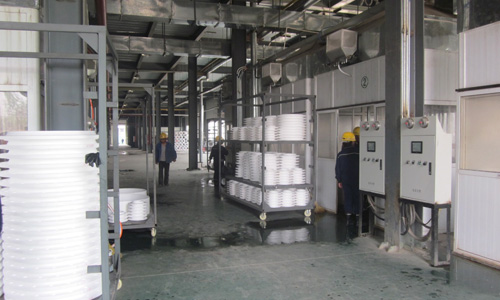

3、模片時(shí)效
成型后模片放置在自動(dòng)控制溫度、濕度的烘干房?jì)群娓伤帧?br />
烘干溫度：30-50度，濕度：15-30度，時(shí)間：72小時(shí)。

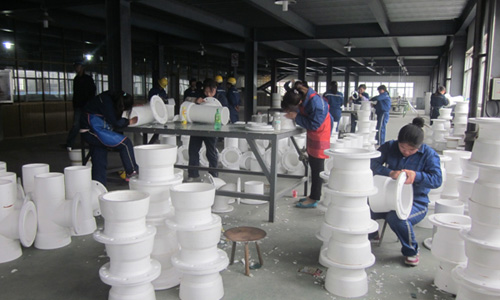

4、模片粘接
對時(shí)效后的模片進(jìn)行粘接，采用萬(wàn)能切割機對白模進(jìn)行必要的切割，組成各種形狀。滿(mǎn)足特殊定制管件需求。

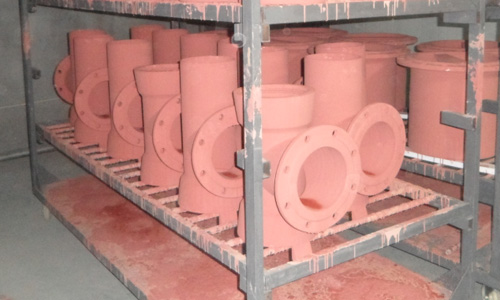

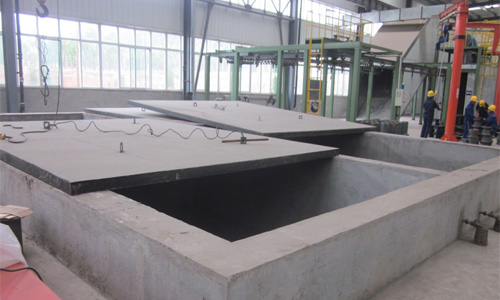

5、模型浸涂
分兩次對粘接好的模型進(jìn)行浸涂，涂料起到隔離鑄造砂與鑄件，保證鑄件表面光滑。

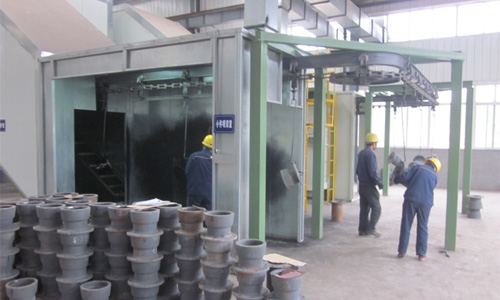

6、涂層烘干
浸涂后的模型在自動(dòng)控制溫度、濕度的烘干房?jì)葘ν繉舆M(jìn)行烘干。

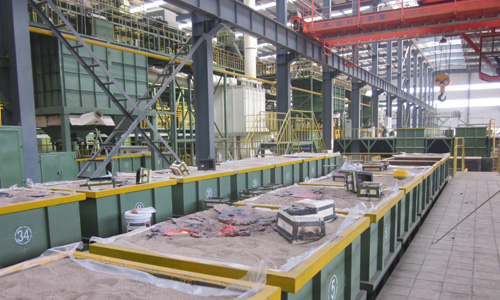

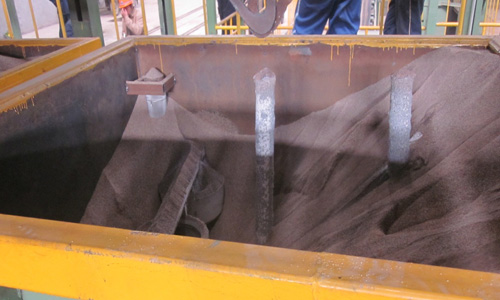

7、裝箱
將烘干后的模型裝入沙箱內，通過(guò)二維圓周振動(dòng)平臺，將模型周?chē)纳罢饘?shí)，避免澆注時(shí)管件產(chǎn)生橢圓。
8、熔煉
根據鐵水成分標準要求，加入適量廢鋼、硅鐵，在中頻電爐內調整鐵水成分，直至符合工藝要求。
取樣化驗爐內鐵水成分，根據化驗結果，確定包芯線(xiàn)、孕育劑的加入量。
通過(guò)電爐升溫，使鐵水溫度符合各規格澆注工藝要求。

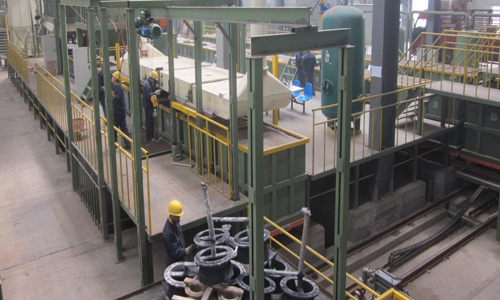

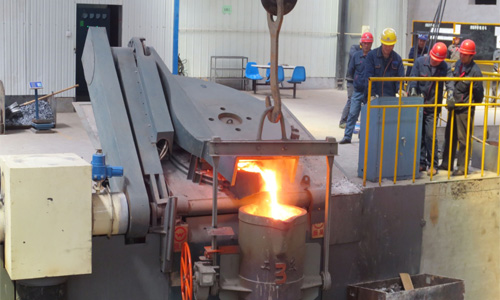

9、鐵水球化
鑄鐵的機械性能主要取決于鑄鐵基體組織以及石墨的數量、形狀、大小及分布特點(diǎn)，其中，石墨的形態(tài)可分為四種：片狀石墨、球狀石墨、蠕蟲(chóng)狀石墨、 團絮狀石墨。
通過(guò)喂絲球化工藝促使石墨結晶時(shí)，轉化為球狀，從而改變球墨鑄鐵的機械性能。

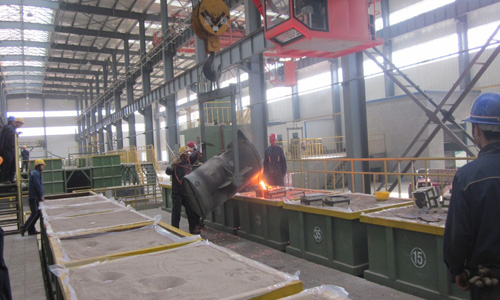

10、澆注
澆注時(shí)沙箱抽真空，使沙箱內沙子緊實(shí)的填充在模型周?chē)�，避免澆注時(shí)鐵水沖擊模型產(chǎn)生變形。
澆注后保壓5分鐘，避免澆注后管件變形。

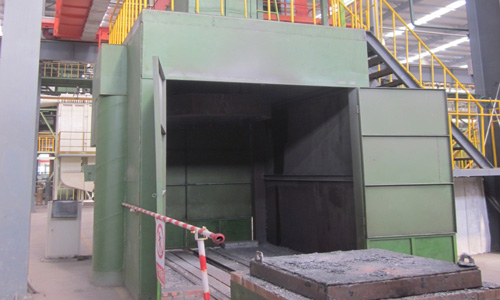

11、落砂
12、出件

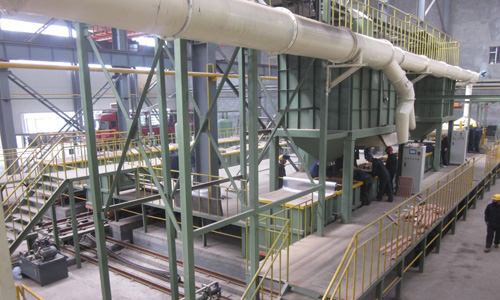

13、循環(huán)線(xiàn)
采用循環(huán)線(xiàn)，減少人為縮短澆注后管件在箱內冷卻時(shí)間，從澆注完到落砂出件需3小時(shí)，（工藝要求1小時(shí)）確保力學(xué)性能。

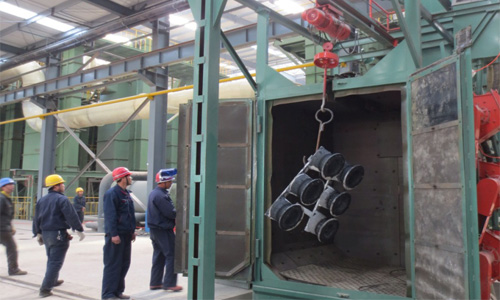

14、清砂拋丸

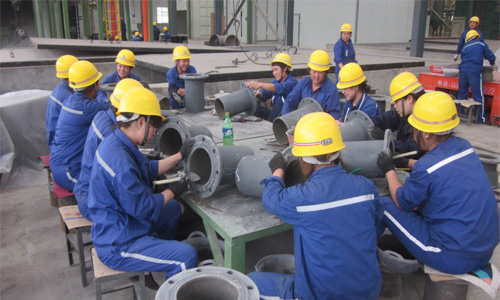

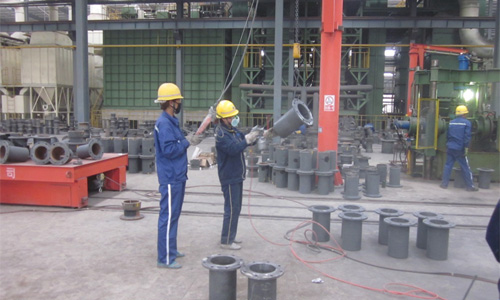

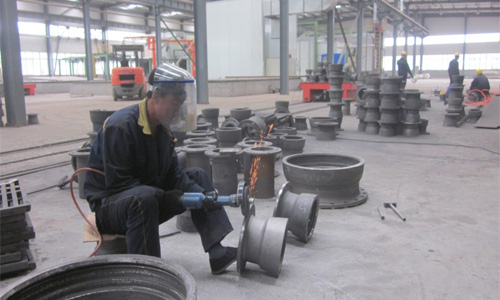

15、打磨
16、機加工
17、噴涂富鋅涂料

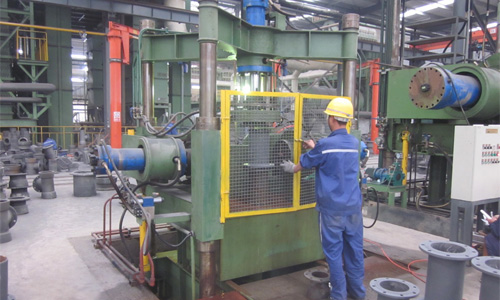

18、水壓
水壓工位采用自動(dòng)升壓、自動(dòng)保壓系統，標準要求保壓15秒，實(shí)際保壓20秒。并有自動(dòng)排氣功能，保證壓力數據的真實(shí)、有效。
19、水泥涂襯
20、水泥養生

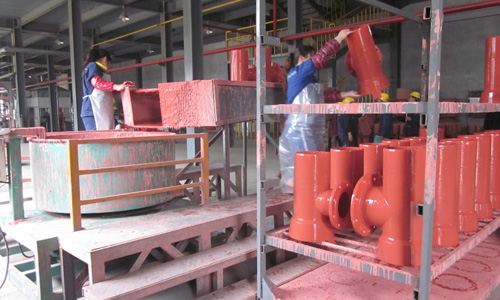

21、噴涂、包裝、成品入庫
普通瀝青涂覆；
環(huán)氧樹(shù)脂涂覆；
靜電粉末噴涂；
3種噴涂工藝，滿(mǎn)足防腐要求，保證產(chǎn)品質(zhì)量。
|
